nxp l3fwd测试
dpdk层三转发。
核心网（x86机器）使用pktgen发包到nxpls2160（arm机器），nxp通过dpdk l3fwd进行转发。

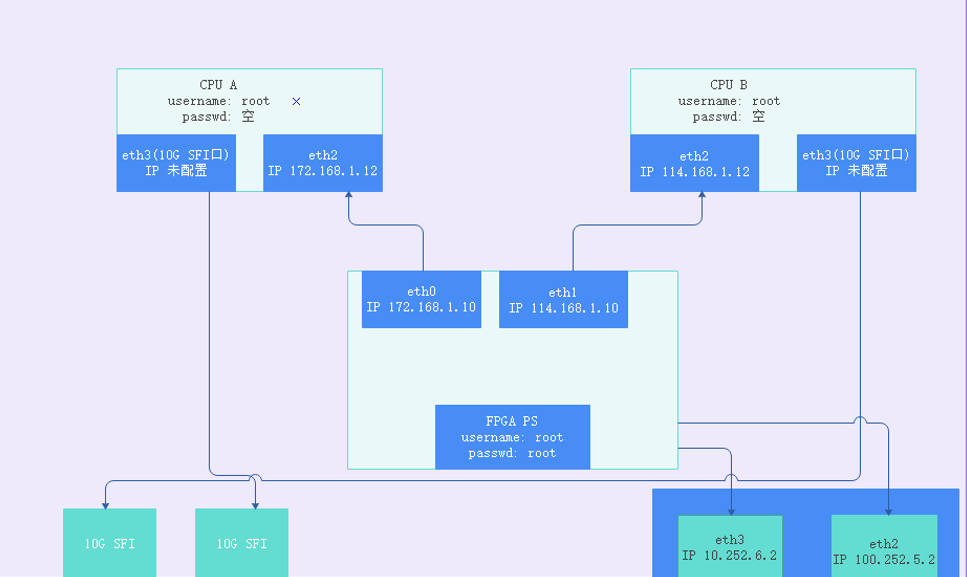

网络拓扑图如下：
转发使用不同的网口，分为：
- 前传
- 后传
具体步骤分为两步：
- 核心网（x86）跑pktgen
- nxp（arm）跑l3fwd
核心网
核心网使用pktgen生成包进行发送。
pktgen
pktgen是一个位于linux内核层的高性能网络测试工具，主要用来测试网络驱动与网卡设备，支持多线程，能够产生随机mac地址、IP地址、UDP端口号的数据包。
pktgen基于dpdk开发，在进行发包时，需要使用dpdk。
执行步骤
-
准备工具板；
-
编译dpdk；
-
编译pktgen；
-
配置dpdk；
modprobe uio
cd dpdk-17.08/x86_64-native-linuxapp-gcc/kmod/
insmod igb_uio.ko
#设置大页
echo 2048 > /sys/devices/system/node/node0/hugepages/hugepages-2048kB/nr_hugepages
cd usertools
#绑定前先down掉网卡
ifconfig eno4 down
#绑定网卡，可以用下面的b5:00.2 (./dpdk-devbind.py –status
#可以查到)，也可以用网卡名字eno4
./dpdk-devbind.py -b igb_uio b5:00.2
#查看网卡状态
./dpdk-devbind.py –status
#绑定成功会显示b5:00.2被DPDK接管
#换成普通驱动
./dpdk-devbind.py -b i40e 0000:b5:00.2
ifconfig eno4 121.168.1.13 -
配置pktgen；
-
执行pktgen；
cd /home/liubin/new2/pktgen-dpdk-pktgen-3.4.2
./app/x86_64-native-linuxapp-gcc/pktgen -c 0x31 --socket-mem 2048 -n 2 -- -P -m [4:5].0 -s 0:5gc.pcap -T --crc-strip
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 2048 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 2048 -n 2 -- -P -m [18:19].1 -s 1:5gc.pcap -T --crc-strip
# -c cpu core mask
# -m [18:19].1 18core用来做rx，19core用来作tx，使用dpdk的port1
# -s 1:5gc.pcap 使用port1来回放5gc.pcap#启动发包
>> str
#停止发包
>> stp
#设置端口0按线速的99%发包
>> set 0 rate 99% -
pktgen参数说明
nxp
nxp使用l3fwd进行转发，l3fwd是dpdk提供的三层转发example。
执行步骤
-
准备工具板；
- 管理口
10.252.6.2 root root- cpu1
ssh root@172.168.1.12- cpu2
ssh root@114.168.1.12 -
编译dpdk；
- not support kni
# 打包代码上传
scp dpdk-18.11.1-rc2.zip duanyingshou@10.252.0.19:/home/duanyingshou/dpdk/
# 拷贝arm64-dpaa-linuxapp-gcc到dpdk目录下
cp /home/xiaotao/dpdk-18.11.1-rc2/arm64-dpaa-linuxapp-gcc ./ -R
# 解压缩
unzip dpdk-18.11.1-rc2.zip
# 交叉编译，使用dpaa2
export CROSS=aarch64-linux-gnu-
make config T=arm64-dpaa2-linuxapp-gcc
make T=arm64-dpaa2-linuxapp-gcc -j 4 CONFIG_RTE_KNI_KMOD=n CONFIG_RTE_EAL_IGB_UIO=n install
export RTE_TARGET=arm64-dpaa2-linuxapp-gcc
export RTE_SDK= <path/to/DPDK/source/code>
make -C examples/l3fwd
# 交叉编译，使用dpaa
export CROSS=aarch64-linux-gnu-
make config T=arm64-dpaa-linuxapp-gcc
make T=arm64-dpaa-linuxapp-gcc -j 4 CONFIG_RTE_KNI_KMOD=n CONFIG_RTE_EAL_IGB_UIO=n install- support kni
export CROSS=aarch64-linux-gnu-
make config T=arm64-dpaa2-linuxapp-gcc
export RTE_KERNELDIR=/home/duanyingshou/linux
make T=arm64-dpaa2-linuxapp-gcc CONFIG_RTE_KNI_KMOD=y CONFIG_RTE_EAL_IGB_UIO=n install -j 32
make examples T=arm64-dpaa2-linuxapp-gcc -
编译l3fwd；
- nxp
export RTE_TARGET=arm64-dpaa2-linuxapp-gcc
export RTE_SDK= <path/to/DPDK/source/code>
make -C examples/l3fwd- x86
export RTE_TARGET=x86_64-native-linuxapp-gcc
export RTE_SDK= <path/to/DPDK/source/code>
make -C examples/l3fwd -
上传程序
nxp已包含dpdk驱动，因而只需上传如下文件：
-
dpdk应用
- l3fwd
- pktgen
- testpmd
- ......
-
dpaa2
- dynamic_dpl.sh
- destroy_dynamic_dpl.sh
如上两个文件用来对网卡进行驱动切换，类似于x86下的dpdk-devbind脚本。
-
-
配置dpdk；
-
激活网卡
默认网卡是down的状态，需要使用ifconfig配置ip激活。
注意：必须先激活网卡，不然后续运行l3fwd时会出现port 0 link down。ifconfig eth3 121.168.1.12
ifconfig eth4 121.168.1.11
#网卡up较慢，可以在另一端使用ping快速激活网卡
ping 121.168.1.12 -
切换dpdk驱动
注意：运行前需要导出环境变量 export DPRC="dprc.2"# 根据实际情况来确定使用哪张网卡
./dpaa2/dynamic_dpl.sh dpmac.4
export DPRC="dprc.2" -
-
配置执行l3fwd；
./l3fwd -c 0x3 -n 4 -- -P -p 0x3 --config="(0,0,1)"
./l3fwd -c 0x3 -n 4 -- -P -p 0x1 --config="(0,0,1)"
./l3fwd -c 0x100000 -n 4 -- -P -p 0x1 --config="(0,0,20)"
# -c cpu coremask，需转换为二进制，每一位代表一个核，bit位为1表示使用该核
# -n 开启的通道数
# -P 全部转发
# -p port mask,可以使用的port，需转换为二进制，每一位代表一个核，bit位为1表示使用该port
# --config="(0,0,1)"Map queue 0 from port 0 to lcore 1 -
统计丢包率；
# 查看网口收发包情况
restool dpmac info dpmac.4对比两端rx、tx。
结果
- 开始
开始流量情况如下：

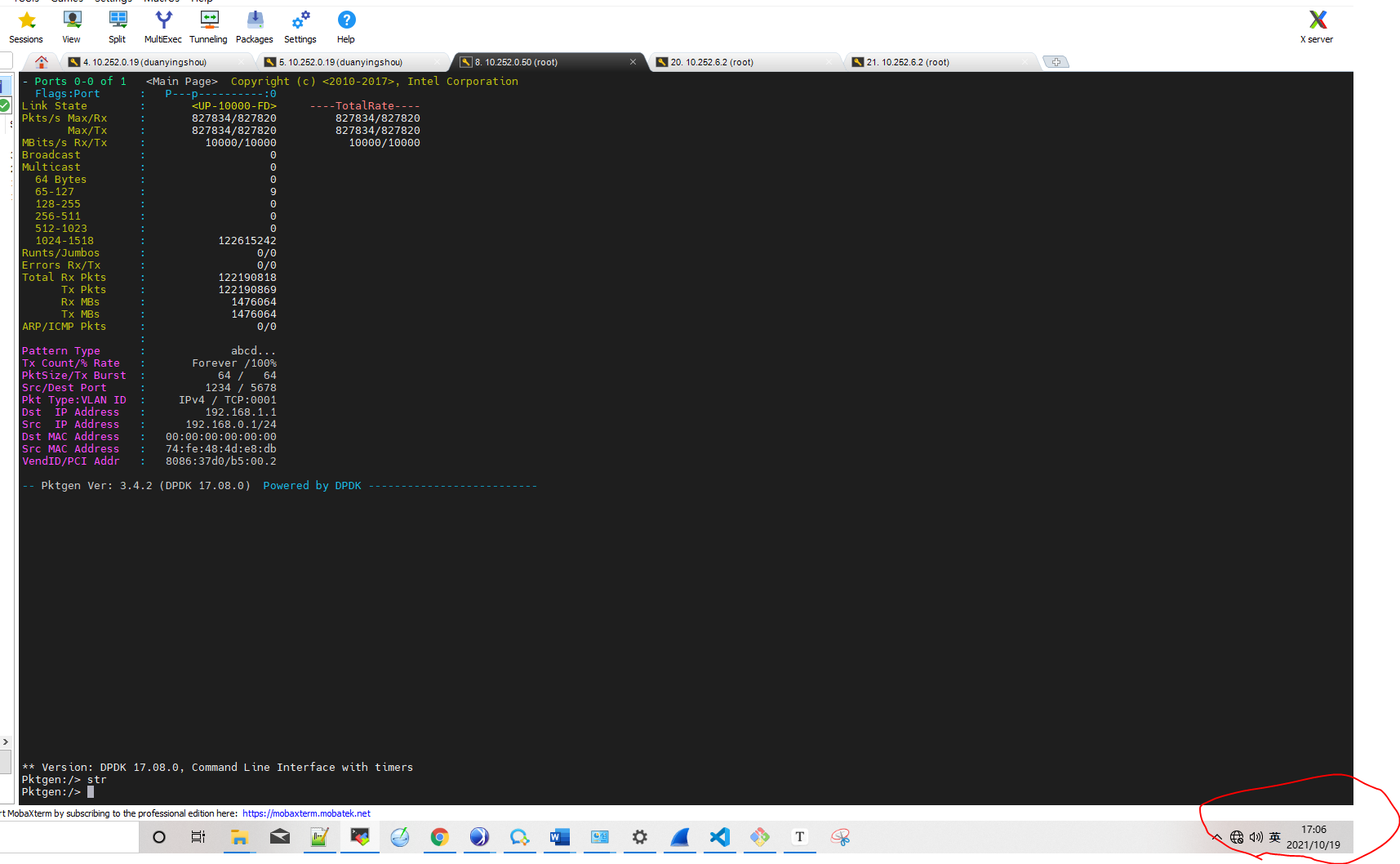

- 2分钟
-

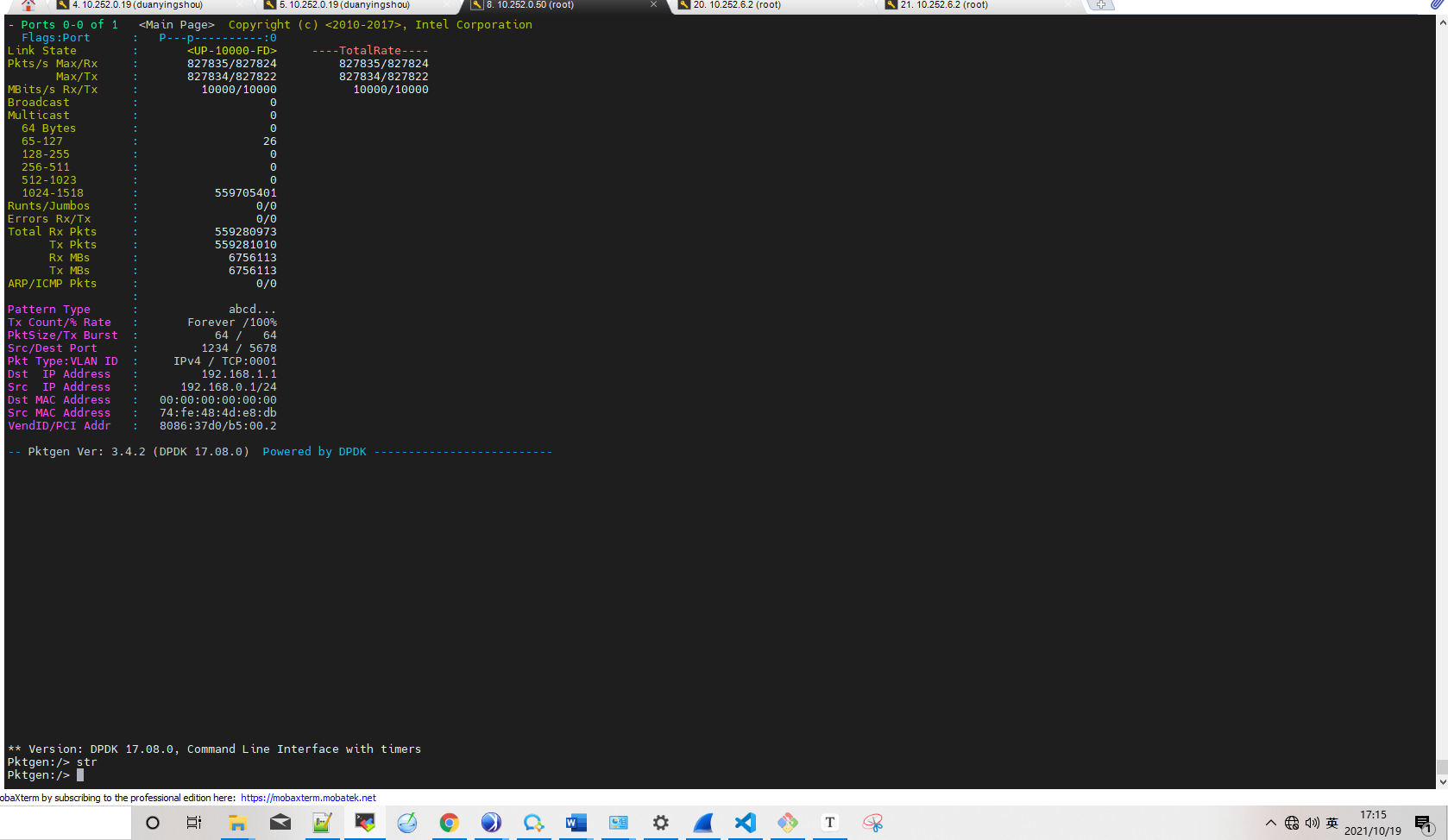

10分钟
10分钟时并未出现转发错误。

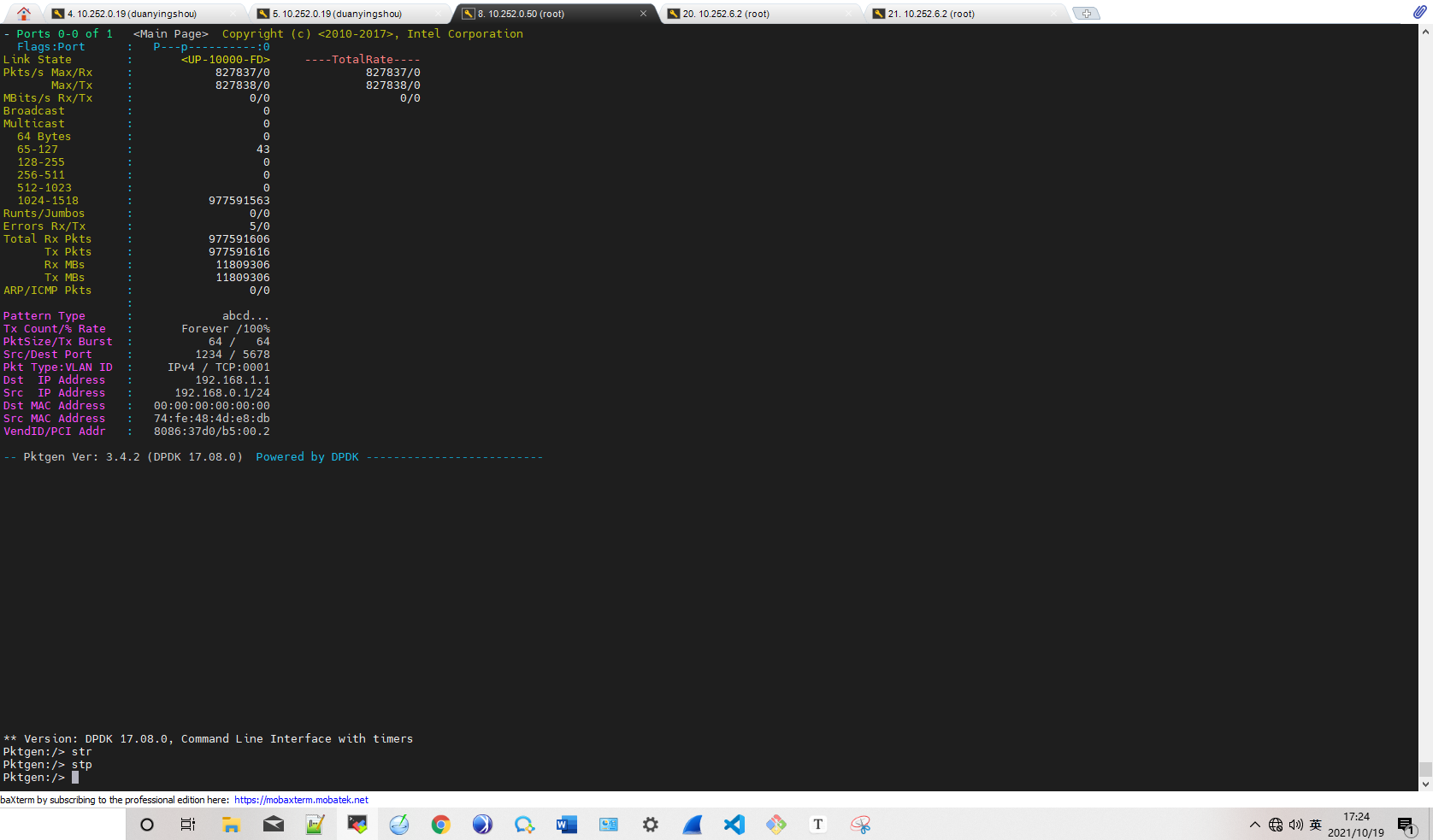

- 20分钟
20分钟内总共有5个包转发出错，共丢失53个包。
丢包原因分析
我们的实测过程中，pktgen发送的都是大包。
由上面的图分析可知：
- 网络中存在杂包，即65-127字节的包；
- pktgen发送和接收包个数不相等，无法确认丢包是在哪个环节，需进行两端对比排查；
经过对比发现，启动pktgen的命令使用的核会被其他程序抢占，导致cpu切换。在执行时，绑定其他程序不使用的核可避免丢包。
使用如下命令执行pktgen时，将使用0核执行pktgen管理程序，4核进行发包，5核进行收包；
./app/x86_64-native-linuxapp-gcc/pktgen -c 0x31 --socket-mem 2048 -n 2 -- -P -m [4:5].0 -s 0:5gc.pcap -T --crc-strip

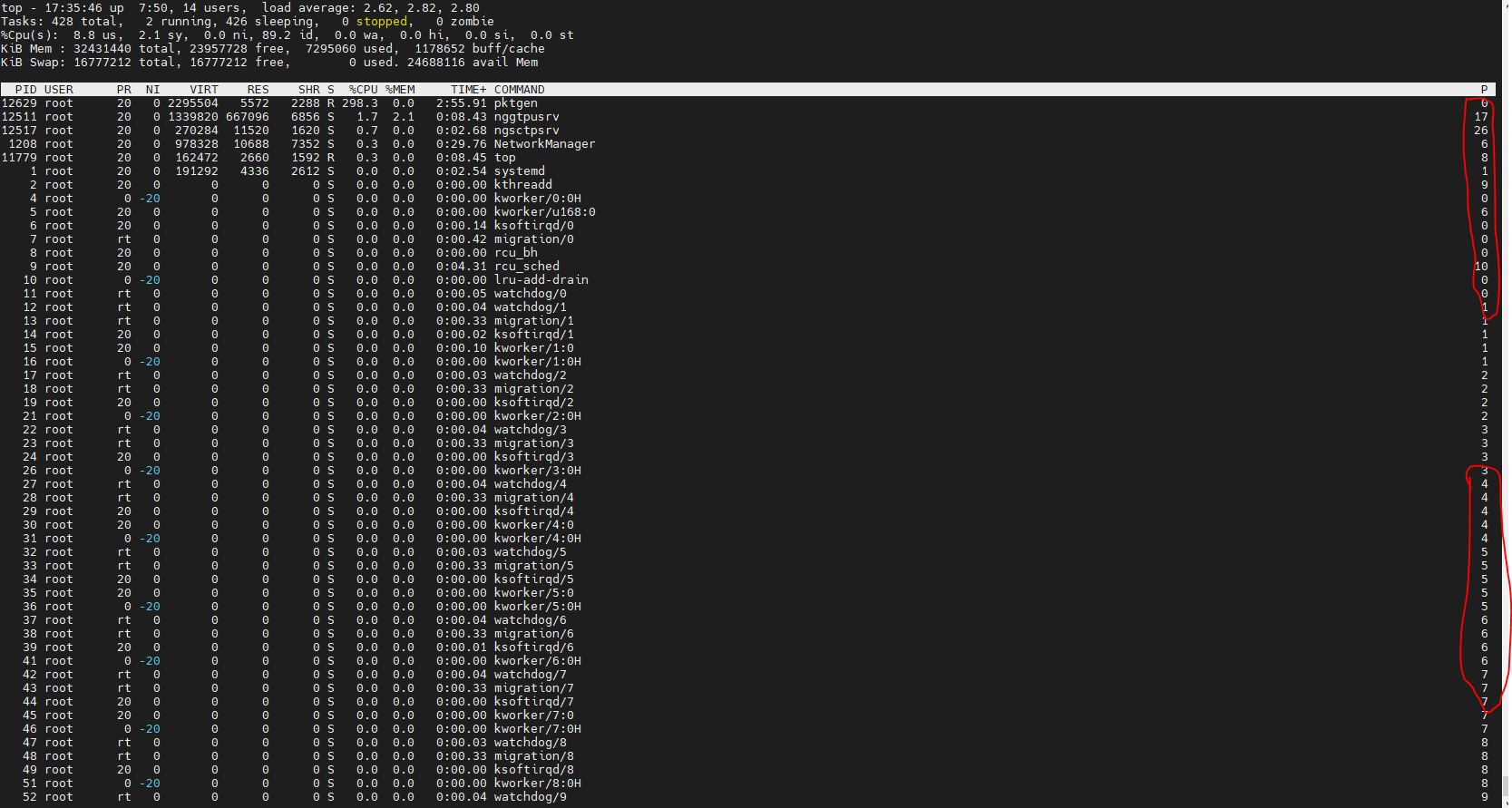

在实际机器上运行时，pktgen的rx和tx并非独占：
更换成如下命令，pktgen将使用17核执行pktgen管理程序，18核进行发包，19核进行收包；
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 2048 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip
无丢包结果

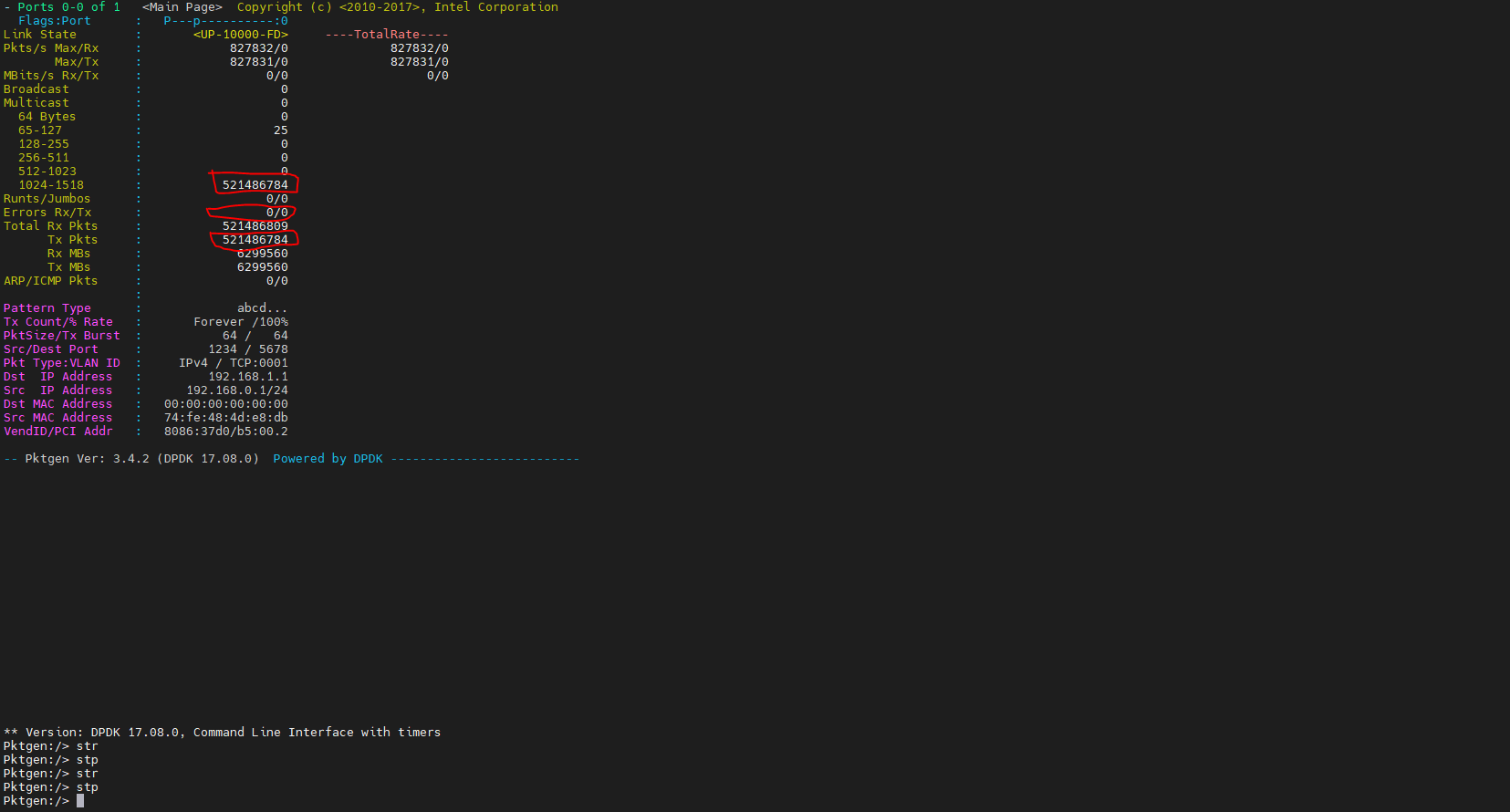

10min时无丢包，情况如下图：

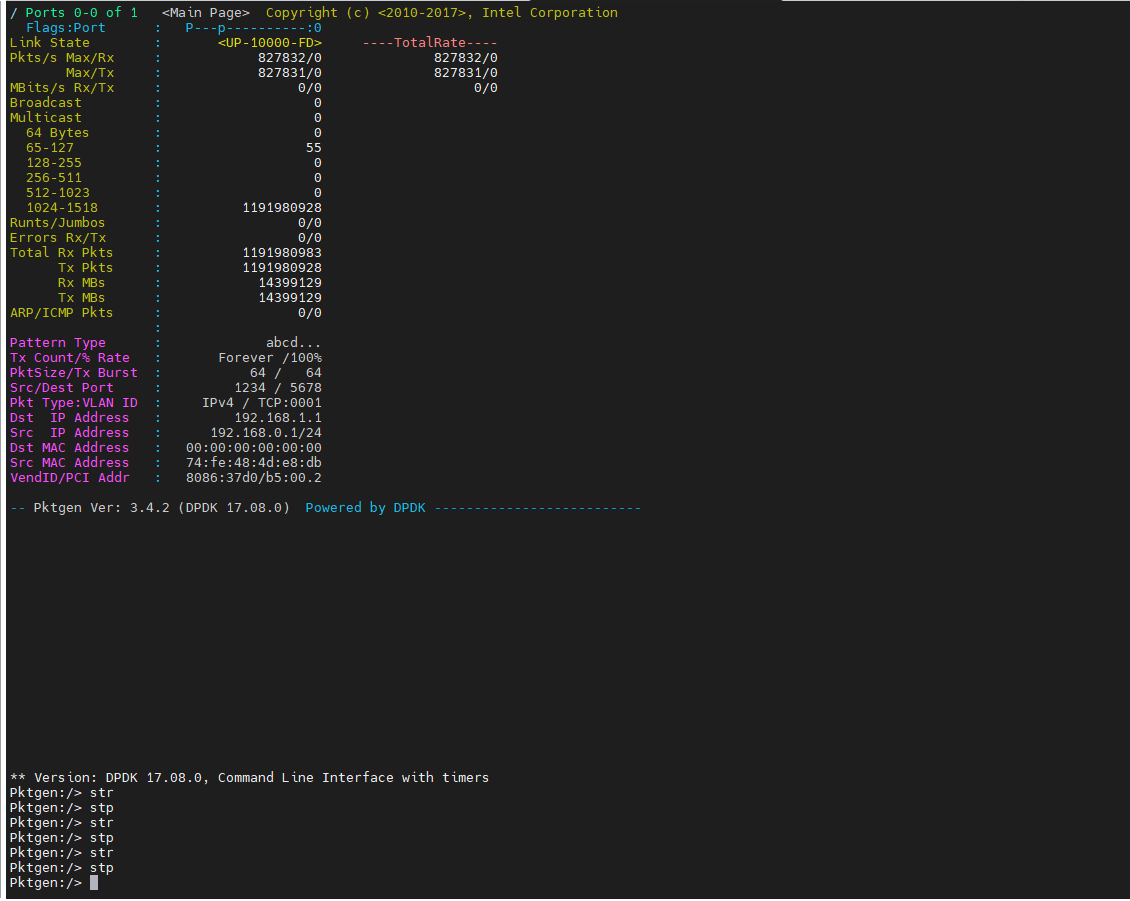

23min时无丢包，情况如下图：
以上为使用cpu-A跑的结果，达到线速，无丢包。

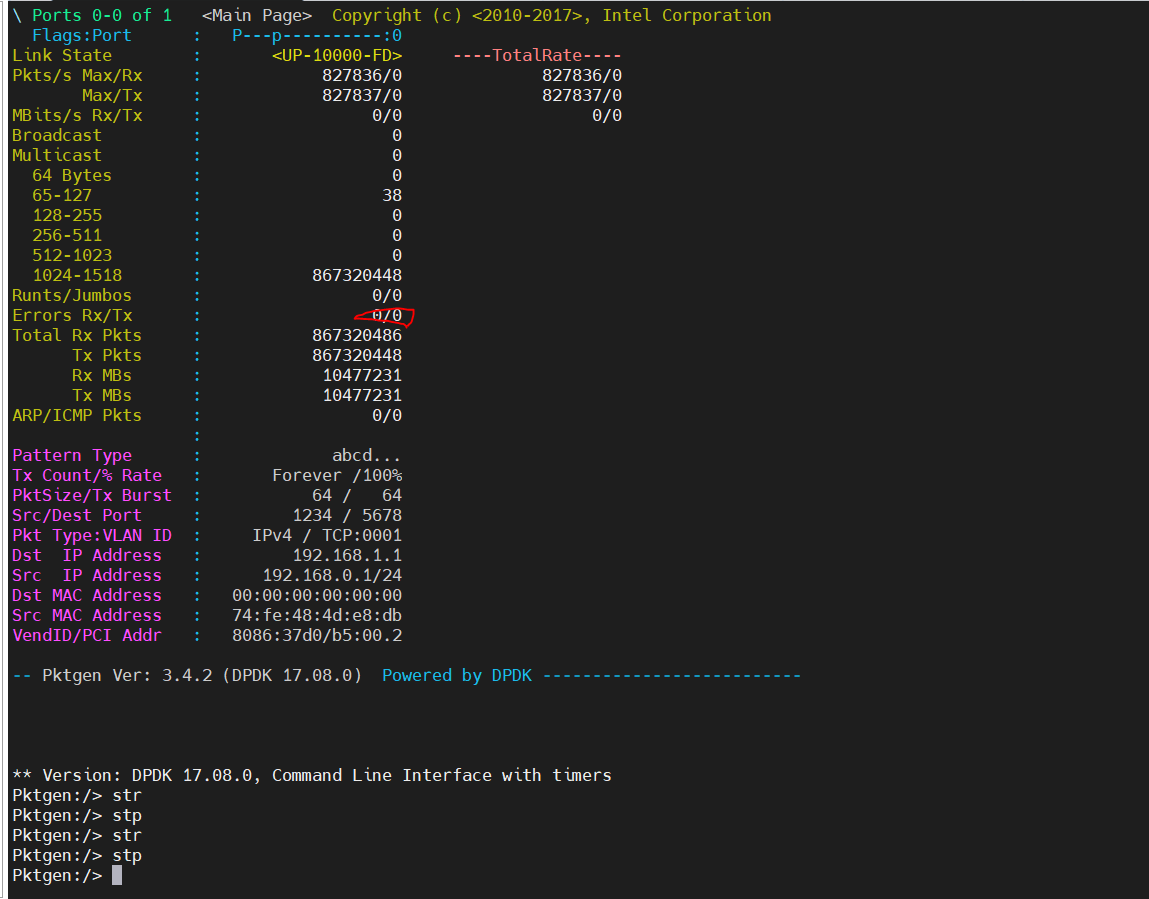

使用cpu-B同样达到线速，无丢包。17分钟结果如下：

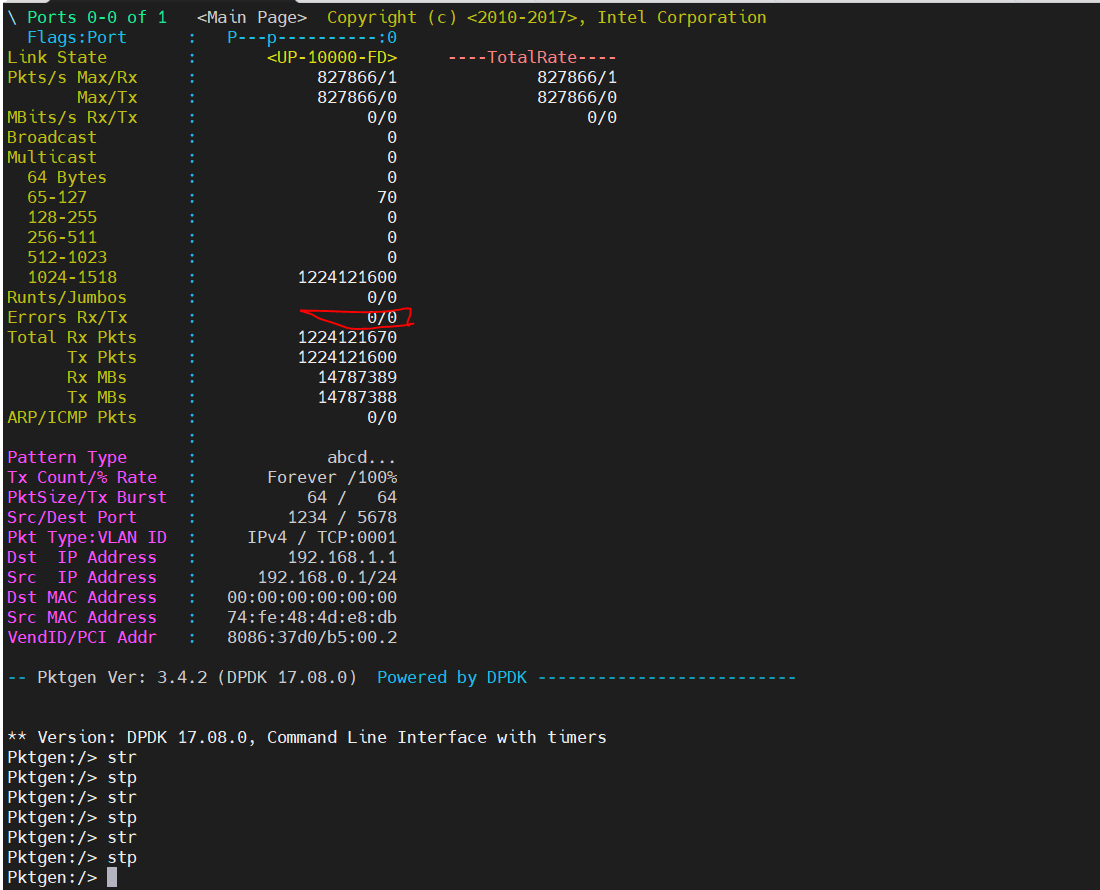

24分钟结果如下：
杂包定位
nxp端存在杂包，为110字节大小。通过抓包发现，杂包为LLDP报文，每30秒发送一次。在测试时若出现丢包，该类报文对分析杂包会存在较大干扰。
- LLDP
链路层发现协议（Link Layer Discovery Protocol，LLDP）是一种数据链路层协议。
网络设备可以通过在本地网络中发送LLDPDU（Link Layer Discovery Protocol Data Unit）来通告其他设备自身的状态。是一种能够使网络中的设备互相发现并通告状态、交互信息的协议。

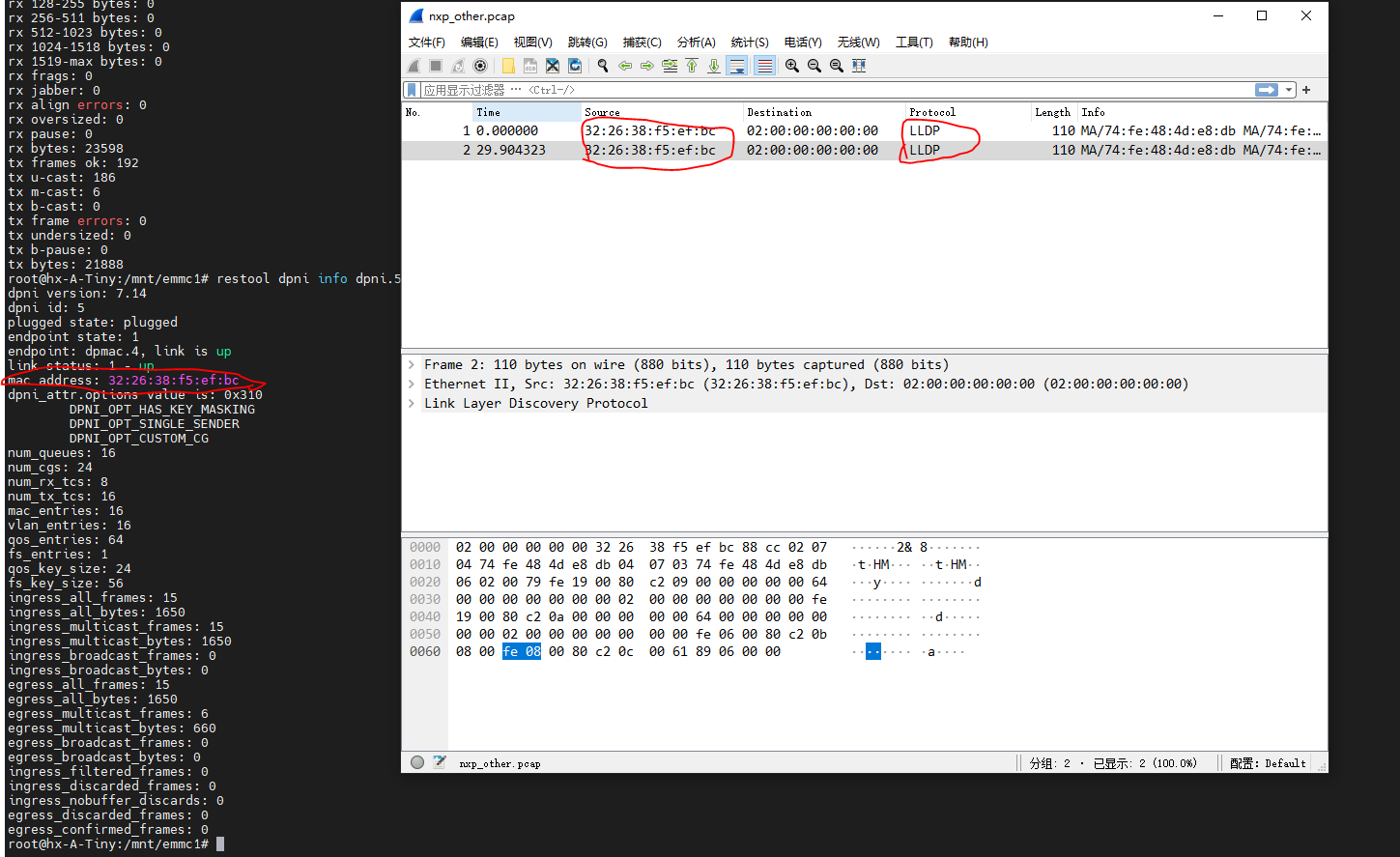

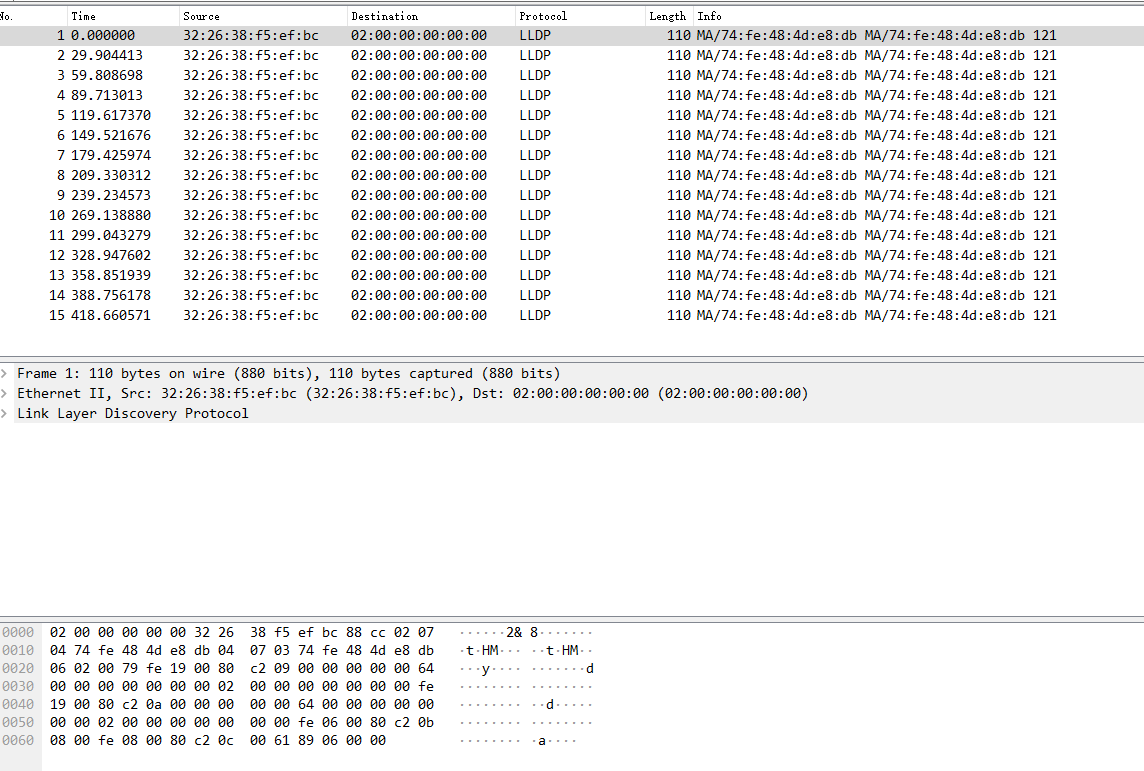

杂包情况如下：
通过对比mac地址可发现确实为nxp端发出的报文，如下图：
LLDP报文来源
阅读nxp用户手册发现：
The DPAA2 Ethernet driver supports enabling PFC for a subset of the traffic classes. This configuration is done using a higher level protocol, LLDP - Link Layer Discovery Protocol.
dpaa2支持LLDP协议。
使用DPL方式创建DPNI时默认会启用PFC，即LLDP协议。使用restool创建DPNI不会启用RFC。There's a current known limitation for PFC to work only with DPNIs created using the DPL. DPNIs created with restool will not behave as expected.
结论
-
核心网到nxp能达到线速，且零丢包
-
nxp端启动l3fwd会每30秒发送LLDP报文，会对测试进行干扰(丢包情况下)
- cpu-A和cpu-B均达到线速，且无丢包
思考
- nxp网口从down状态到up状态所需时间较长，后续需留意
- nxp板已包含dpdk驱动，用户态无法看到dpdk相关实现，后续也需留意
