lx2160使用dpdk

硬件概要​

底层驱动同事负责在操作系统启动的时候同时启动网卡，其中dpni.3为对外的10G网卡，是我们需要使用的网卡。

dpni.3对应eth3，与dpmac.4相连。对于eth3，可以使用标准的linux网络工具，可使用ethtool、ifconfig对其操作。

root@hx-A-Tiny:/mnt/emmc2# ls-listni
dprc.1/dpni.4 (interface: eth4, end point: dpmac.3)
dprc.1/dpni.3 (interface: eth3, end point: dpmac.4)
dprc.1/dpni.2 (interface: eth2, end point: dpmac.13)
dprc.1/dpni.1 (interface: eth0)
dprc.1/dpni.0 (interface: eth1, end point: dpmac.14)

查看网卡​

  • 更换dpdk前
root@hx-A-Tiny:/mnt/emmc2# ls-listni
dprc.1/dpni.4 (interface: eth4, end point: dpmac.3)
dprc.1/dpni.3 (interface: eth3, end point: dpmac.4)
dprc.1/dpni.2 (interface: eth2, end point: dpmac.13)
dprc.1/dpni.1 (interface: eth0)
dprc.1/dpni.0 (interface: eth1, end point: dpmac.14)
  • 更换dpdk后
root@hx-A-Tiny:~# ls-listni
dprc.1/dpni.4 (interface: eth4, end point: dpmac.3)
dprc.1/dpni.3 (interface: eth3)
dprc.1/dpni.2 (interface: eth2, end point: dpmac.13)
dprc.1/dpni.1 (interface: eth0)
dprc.1/dpni.0 (interface: eth1, end point: dpmac.14)
dprc.1/dprc.2/dpni.5 (end point: dpmac.4)
root@hx-A-Tiny:~#

dpaa2​

专有名词：

  • DPRC (Datapath Resource Container)

  • DPNI (Datapath Network Interface)

  • DPSW(Datapath Switch)

  • DPMAC (Datapath MAC)

  • DPIO (Datapath I/O)

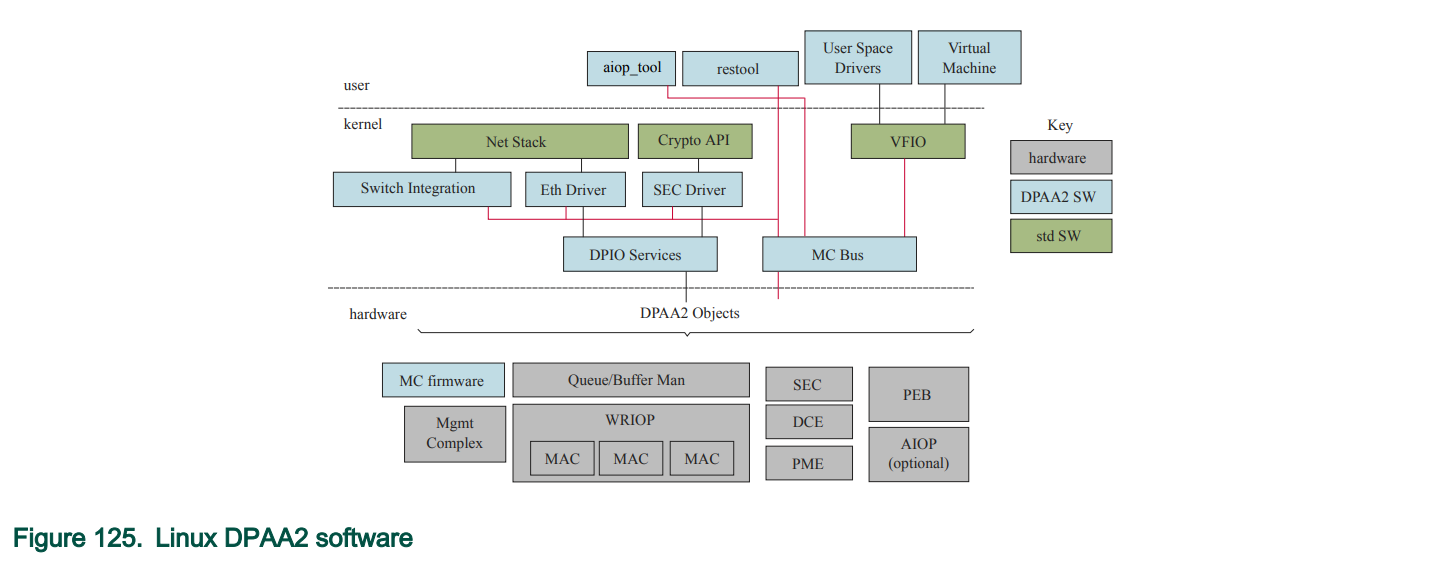

dpaa软件结构如下：

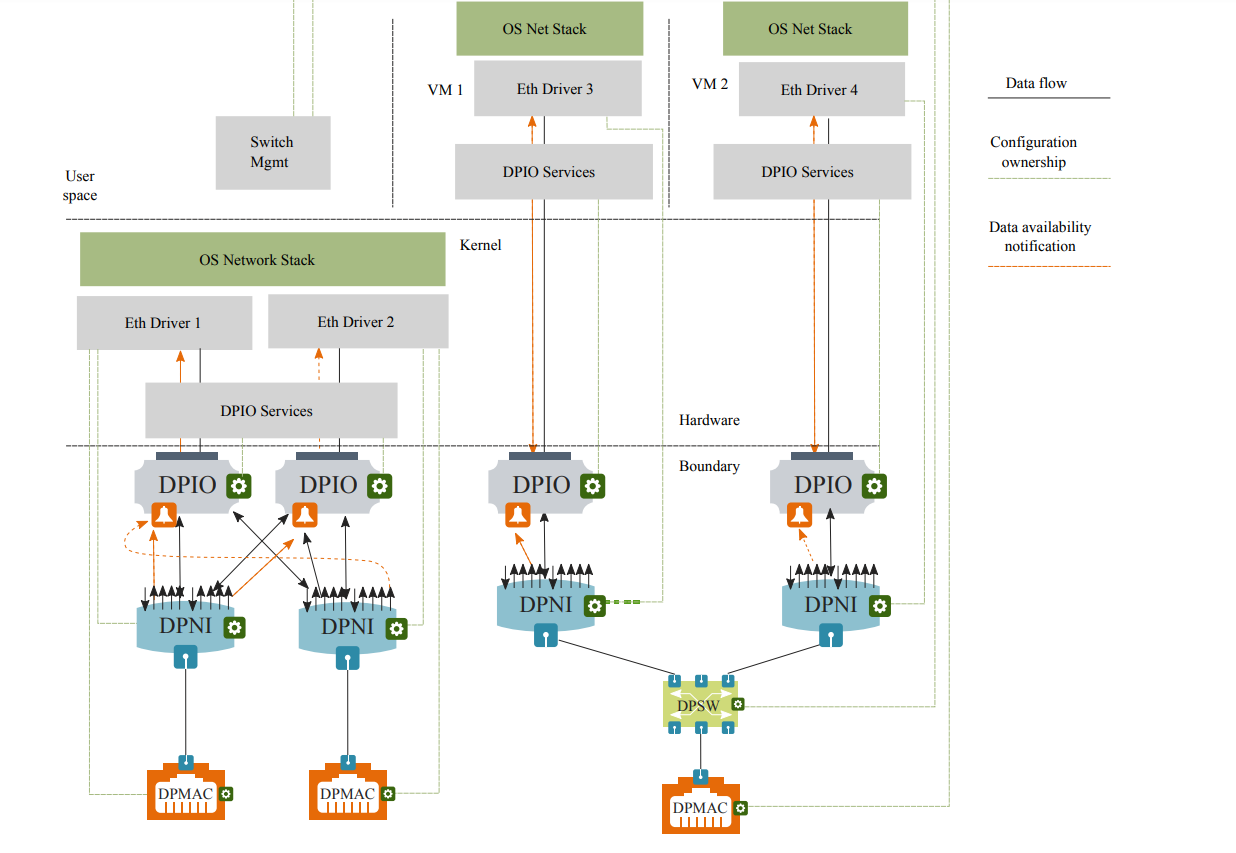

dpaa2对象关系如下：

dpaa2的对象可以使用restool命令来进行查看和管理。

对于网卡来说，与linux相同，同样支持如下命令：

  • ifconfig
  • ip
  • ethtool

dpaa2支持的其他命令：

  • restool

    # 查看dprc资源
    restool dprc info dprc.2
    # 查看dprc下的dpio\dpbp等
    restool dprc show dprc.2
    # 查看dpni资源
    restool dpni info dpni.1
    #查看dpmac信息
    restool dpmac info dpmac.4

dpaa2通过如下三种方式将硬件资源分配给container：

  • the datapath layout file
  • restool
  • Management Complex commands

DPRC​

dprc是如下软件运行的基础：

  • linux内核
  • kvm
  • dpdk应用
  • aiop应用

创建dprcs​

有两种方式创建dprcs：

  • 静态创建

    DPL file（RCW、DPC、DPL）

    • reset configuration word (RCW)
    • the data path configuration (DPC)
    • data path layout (DPL)

  • 动态创建

    restool命令创建

    #列出dprc
    restool dprc list
    #列出在dprc.1下的所有对象
    restool dprc show dprc.1
    #查看dpni.0的相关信息
    restool dpni info dpni.0
    # 创建dpbp
    restool dpbp create
    #将新创建的dpbp.5插入
    restool dprc assign dprc.1 --oect=dpbp.5 --plugged=1
    #配置ip
    ifconfig eth1 192.168.1.2
    #修改mac
    ifconfig eth1 hw ether 02:00:C0:01:02:0a
    ip link set dev eth1 address 02:00:C0:01:02:0b

  • 动态删除

    #unbind dpni.5
    echo dpni.5 > /sys/bus/fsl-mc/drivers/vfio-fsl-mc/unbind
    #destroy
    restool dpni destroy dpni.5
    #unbingd dprc.2
    echo dprc.2 > /sys/bus/fsl-mc/drivers/vfio-fsl-mc/unbind
    #destroy
    restool dprc destroy dprc.2
    #unbind
    echo dpmac.4 > /sys/bus/fsl-mc/drivers/dpaa2_mac/unbind
    #destroy
    restool dpmac destroy dpmac.4

restool​

其他命令​

  • ls-addni

    用来创建DPNI。

  • ls-listni

  • ls-listmac
